Binary Tree

○Binary Tree

 ▶다음 규칙들을 가진 Tree

  ▷각 노드가 최대 2 개의 자식 노드를 가진다.

  ▷노드의 자식은 ordered pair를 이룬다. (left child, right child의 순서가 다르면 다른 Tree)



 ▶재귀적 정의

  ▷single node로 이루어져 있거나

  ▷root가 ordered pair인 자식을 지니고, 각각이 binary tree이다.





 ▶ADT

  ▷Tree ADT의 확장

  ▶Additional methods

   ▷position p.left(): left child의 position

   ▷postion p.right(): right child의 position





 ▶예시

  ▶Arithmetic Expression Tree: 수학 계산을 나타내는 Tree

   ▷Internal nodes: 연산자

   ▷External nodes: 피연산자

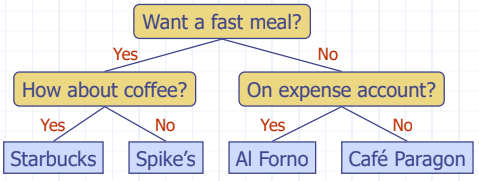

  ▶Decision Tree: yes/no 결정을 나타내는 Tree

   ▷Internal nodes: yes/no의 답을 할 수 있는 질문

   ▷External nodes: 결정(결론)





 ▶Proper Binary Tree

  ▷자식 노드가 0개 또는 2개이다. (1개일 경우 없음)



  ▶성질 (n: 노드 수 / e: external node 수 / i: internal node 수 / h: height)

   ▷e = i + 1

   ▷n = 2e - 1

   ▷h ≤ i

   ▷h ≤ (n-1/2

   ▷e ≤ 2^h

   ▷h ≥ log₂e

   ▷h ≥ log₂(n+1) - 1





 ▶순회

  ▶Inorder Traversal

   ▷left child -> node -> right child 순으로 순회

   ▷Artithmetic Expressions를 출력할 때 사용 가능

    ▷left subtree이전에 (, right subtree이후에 )추가



  ▶Postorder traversal

   ▷Arithmetic Expressions를 계산할 때 사용가능

    ▷양 옆의 노드를 재귀호출 (External -> 값, Internal -> 계산한 값)

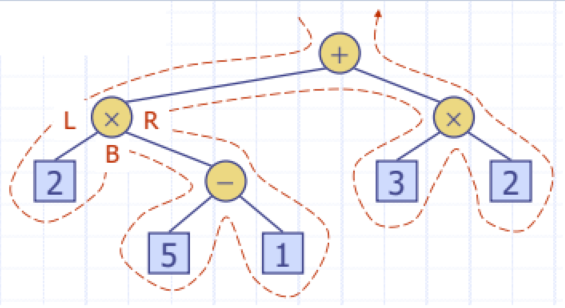

  ▶Euler Tour Traversal

   ▷일반적인 Binary Tree 순회방법

   ▷Tree를 왼쪽에서부터 따라 가며, 노드들을 방문함. (한 노드당 최대 3번 방문 가능)

   ▷Proper binary tree인 경우, internal node에 대해서는 반드시 3회 방문한다. (external - 1회)



 ▶구현

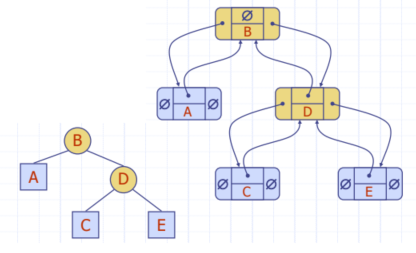

  ▶Linked Structure

   ▷Position ADT를 포함한다.

   ▷각 노드는 다음의 정보를 가진다.

    ▷Element (요소)

    ▷Parent node

    ▷Left Child

    ▷Right Child

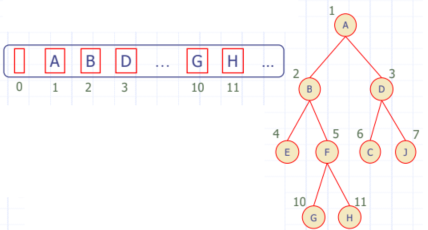

  ▶Array-Based Representation

   ▷Node들은 Array[rank(v)]에 저장되어있다.

   ▷각 child에는 다음과 같이 저장되어있다.

    ▷left child: rank(node) = 2×rank(parent(node)]

    ▷right child: rank(node) = 2×rank(parent(node)]+1
